Freitag, 15. September 2017

Breton Smartflex: die perfekte Lösung für die Werkstätten der Bau- und Einrichtungsbranche



Gegen Ende der 70-er errichtet Luigi Scapin mit seinen drei Söhnen Vincenzi, Gianni und Romeo die erste Werkanlage, welche sich auf die handwerkliche Bearbeitung von Stein für Bauanwendung spezialisiert. Somit entsteht Scamar-Scapin Marmi in Tombolo (Italien).

Das Unternehmen wandelt Natursteinsorten, Marmor und Granit, sowie Engineered Stone für Bau- und Einrichtungsbranche um.
Die Herstellung von Küchenarbeitsplatten bleibt dabei das Kerngeschäft des Unternehmens. Im Weiteren ist das Unternehmen in Fertigung von Waschtischen und Tischplatten, von Einrichtungselementen, sowie von Bodenbelägen und Wandpanelen, Werksteinen und Skulpturen ist tätig.

Der erste wichtige Schritt auf dem Weg zum Erfolg des Unternehmens war die Erhöhung der Schnittpräzision während der Bearbeitung. Zu verdanken war das dem parallelen Einsatz der bereits vorhandenen Anlagen, sowie dem Erwerb der ersten NC-gesteuerten Maschinen, welche für die Baubranche entwickelt wurden. Im zweiten Schritt wurde das öffentliche Ansehen des Unternehmens durch einen neuen und Vertrauen erweckenden Namen “Marmo Arredo, le pietre per l’arredamento” verändert.

Aktuell zählen Italien und die europäischen Länder für das Unternehmen zu den wichtigsten Absatzmärkten des Unternehmens, was das tägliche Geschäft mit Küchenarbeitsplatten, Waschtischen und Einrichtungselementen angeht.
Das Unternehmen arbeitet weltweit sowie nach custom made Prinzip, als auch mit einzelnen Produktionsverträgen. Marmo Arredo erwartet in der nächsten Zeit eine diversifiziertere Nachfrage auf dem Markt. Diese würde sowohl Naturstein, als auch Kompositsteinsorten umfassen und darüberhinaus einen bedeutenden Zuwachs der Nachfrage von keramikbasierten Materialien bedeuten.

Die Marktpräsenz von Marmo Arredo gewinnt stetig an Effizienz und Effektivität. Dabei wird die bereits mehrfach bezeugte Veranlagung des Unternehmens für den Fortschritt durch Entwicklung von hochmodernen Technologien und neuen Patenten bekräftigt. Die Anlagen und maßgeschneiderte Lösungen von Breton leisten dem Unternehmen bei diesem Ansatz ihre Hilfe.



Breton hat letztens eine SmartFlex Anlage geliefert: Ein CNC gesteuertes Schneidezentrum mit 3 Spindeln, einer Drehbank mit Rollband und einem drehbaren Kopf. Eine der Spindeln verfügt über einen Kopf mit Saugnäpfen für das Verschieben des Materials und die Optimisierung des Schnitts. Dabei geht es um eine flexibel einsetzbare und effiziente Lösung, welche sich perfekt für die Fertigung von Baumaterialien, sowie von Einrichtungsgegenständen für Zuhause eignet (Küchen, Badezimmern usw.).



Aufgrund der komplexen und spezifischen Bedürfnisse hat das Unternehmen eine fortschrittliche Anlage mit multiplen Diamantscheiben gesucht. Diese Anlage hätte die Geschwindigkeit und die Schnittgenauigkeit bei einfachen Formen (gerade Winkeln) für Baugewerbe mit den komplexen Schnitten und Bearbeitungen für Einrichtungsbranche kombinieren müssen.
Die Anlage SmartFlex konnte dieser Anfrage dank ihrer Fähigkeit die geraden Schnitte und Schnitte mit Neigung auf mehreren Materialtypen auszuführen, sowie dem leichten Einsatz der Bohrwerkzeuge gerecht werden, und stellt das "präzise, schnelle und vortreffliche" Werkzeug dar.

Ein anderer Vorteil von höchster Bedeutung für die Produktionssteigerung ist die Möglichkeit der ferngesteuerten Programmierung des Herstellungsprozesses ohne Eingriffe der Bediener vor Ort an der Anlage.



Die SmartFlex Anlage hat im Vergleich zu den früher eingesetzten Maschinen deutliche Verbesserungen sowohl auf der mechanischen Seite (höhere Geschwindigkeit und Genauigkeit), als auch beim Verschieben des Materials bewirkt.
Manchmal "scheint das Zusammenspiel der Bewegungen von Spindeln, Scheiben und Drehplatten, die präzise, harmonisch und schnell sind, wie ein Art Tanz" der Anlage zu sein.

Dank seiner Markterfahrung wird das Unternehmen in Kooperation mit Breton die Software für Optimierung der Be-/Entladung Zyklen der Platten und den Werkzeugaustausch verfeinern sowie den komplexen Algorithmus für Schnittoptimierung weiterhin verbessern.

„Breton S.p.A. stellt Technologie und Fortschritt zur Diensten der Bediener seit 1963 „

Dienstag, 1. August 2017

Marmomac 2017: Vorschau Breton für die Marmorwerkstatt



Auch dieses Jahr ist Breton in großem Stil an der wichtigsten italienischen Messe für Steinbearbeitungsmaschinen dabei.


Hier die ausgestellten Maschinen:

Worthy OPTIMA: Kompakte CNC-Brückensäge mit Drehkopf, festem Werktisch und Saugern.
Smart-Cut 550 OPTIMA: Multifunktions-Sägeanlage mit interpolierenden Achsen.


Smartflex: CNC-gesteuerte Sägeanlage mit 3 Spindeln und integriertem Saugersystem „Multicup“.

Contourbreton NC 300 K19 EVO: CNC-Konturmaschine mit minimalem Platzbedarf, langen Verfahrwegen und maximale Zugänglichkeit zum Metalquartz®-Werktisch.



Contourfive NC 1200: CNC-Sägeanlage, ideal für die Fertigung von großformatigen Werkstücken mit komplexem, dreidimensionalem Format.


Combicut DJ/NC: Brückensäge + Waterjet CNC mit 5 interpolierenden Achsen.
Sie können die Maschine beim Sägen von Keramik- und Lapitec-Platten im Einsatz sehen.


Doch das ist noch längst nicht alles! Zum allerersten Mal wird die neue Technologie Hyperock vorgestellt, die einem gesonderten Ausstellungsbereich gezeigt wird

Für weitere Informationen schreiben Sie bitte an mail@breton.it
Danke für Ihre Aufmerksamkeit.
Sergio Prior

Montag, 10. Juli 2017

ContourFive NC 700/1200 - CNC-gesteuertes, 5-Achs-Form- und Konturenfräs- sowie Säge- und Drehzentrum

Contourfive NC 700/1200 CNC- gesteuertes, 5-Achs-Form- und Konturfräs- sowie Säge- und Drehzentrum

Contourfive ist ein CNC-Arbeitszentrum für Profilier-, Säge- und Drehbearbeitungen mit fünf interpolierenden Achsen und festem Arbeitstisch, auf dem komplexe Arbeiten durchgeführt werden können, für die sonst mehrere Maschinen erforderlich wären:
• Blöcke und Riegel werden mit dem Sägeblatt auf gewünschte Werkstückformate geschnitten, um komplexe, großformatige Werkstücke herzustellen.
• Profil- und Ausfräsungen mit Formfräswerkzeugen.
• Konturfräsen mit Formfräswerkzeugen.
• Sägen von Platten und Tranchen.
•
Drehen von Säulen (in Verbindung mir einer Drehvorrichtung) mit beliebigem Profilquerschnitt, auch gewendelte Säulen mit Hinterschnitt
Contourfive unterscheidet sich durch ihre Leistungen:
• der kurze Brückenträger garantiert maximale Steifigkeit;
• Eilvorschübe bis 40 Meter pro Minute;
• leistungsfähige Spindel mit  20/35kW (in S6);
• max. Sägeblatt-Durchmesser : 500/800/1000mm;
• Drehung C-Achse : ± 200°;
• Schwenkung A-Achse : von 0° bis +115°;
• Verfahrweg X-Achse : 3.700/3.600/3.500mm;
• Verfahrweg Y-Achse : 2.800mm;
• Verfahrweg Z-Achse : 700/1.200mm;

• Bearbeitungsmöglichkeiten mit Sägeblättern, Profilierwerkzeugen, Bohrern, Fräsern usw;
• Automatisches Werkzeugmagazin mit 27 Plätzen + (Option) 1 Ablageplatz für das Sägeblatt.

Ausgezeichnete Konstruktionseigenschaften:
• Motorenspindel mit Hochgeschwindigkeit, 20/22.5/35 kW-Leistung (in S1) und einer Drehzahl bis zu 14.500/7.500/7.000 Umdrehungen pro Minute. Sie ist thermisch stabilisiert und ihre Lager werden mit „Long life“-Fett geschmiert. Durch die Spindel fließt das Kühlmittel zur Abkühlung des Werkzeugs.
• Dreh-/Schwenkkopf  für 5-Achs-Bearbeitung von Werkstücken. Der Kopf hat eine symmetrische Struktur und besteht aus einer C-Achse, die über eine Drehung von  ± 200° verfügt,  an der Pinole befestigt ist sich um die eigene Vertikalachse dreht, sowie aus einer A-Achse, mit einer Schwenkung von  0° bis +115°,  in der die Motorenspindel befestigt ist. Drehungen/Schwenkungen durch digitale Servo-Motoren.
• Spindelwagen aus Gusseisen, der auf Kugelumlaufklötzen fährt (Achse“X”), mit Präzision-Zahnstangengetrieb und von einem digitalen Servo-Motor angetrieben. Im Wageninnern befindet sich, in Senkrechtposition, die stählerne Spindelsupportpinole (Achse “Z”), die von einem Kugelgewindetrieb mit vorgespannter Mutter und einem digitalen Servo-Motor angetrieben wird. Die Position wird vom Motor-Drehgeber erfasst.
• Arbeitstisch aus geripptem Gusseisen, der dank geeigneter Verankerungs- und Ausgleichsysteme fest am Fundament verankert und mit einer Aluminiumfläche mit Nuten zur Befestigung der Werkstück-Aufspannvorrichtungen überzogen ist (einschl. Vakuumpumpe und Verteilersystem)
• Brückenvorschub auf Gleitführungen mittels Zahnstangengetriebe und Präzisionsgetriebe mit Spielausgleich, angetrieben von digitalem Servo-Motor.
• Bewegliches Werkzeugmagazin, 27-stellig, für den automatische Werkzeugwechsel.

• Ablageplatz für Sägeblatt mit max. 500 mm Durchmesser (Standardausfuehrung), 600 mm (HD Ausfuehrung), 1.000 mm (SHD Ausfuehrung) (auf Anfrage).
• Drehbank für die Herstellung von Säulen und Rund-Elementen Bearbeitungs-Ø : 960/1.600x3.200mm (Option).

• Stirnschutz, der aus einer Reihe von stählernen Schiebetüren bestehen, welche von Hand aufgemacht und geschlossen werden können und große, runde Fenster haben.
• CNC-Steuerung der neuesten Generation Siemens Sinumerik 840D SL auf PC-Architektur samt PC mit Windows-Betriebssystem, bedienerfreundlicher Schnittstelle und neuester Software zur Programmierung der Arbeitsgänge.

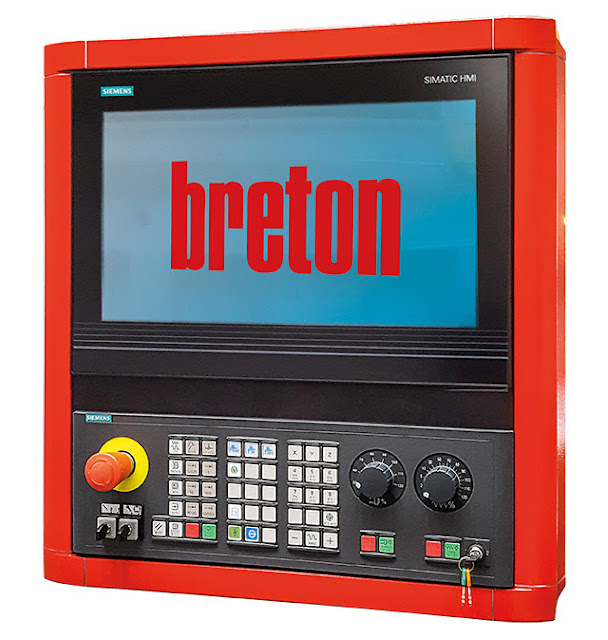

• Verschiebbare Hängekonsole, mit 15“/19" TouchScreen-Farbmonitor, Joystick für die intuitive Ansteuerung der motorisierten Arbeitsachsen und USB-Anschluß für die Datenübertragung.

• Ferngesteuertes Bedienpult das durch ein Kabel mit dem Hauptschaltpult verbunden ist, um auch die Anspannungsarbeiten der Werkstücke, Speicherung, Handrad, Notausschaltung u.ä. zu vereinfachen. So kann der Bediener den korrekten Vorgang einiger besonders heiklen Bearbeitungen aus der Nähe, direkt am Werkstück, kontrollieren.
• Elektrische Geräte und Hilfsvorrichtungen sind in zwei Schränken mit Schutzgrad IP54 untergebracht und werden von einem Kühlaggregat für Außentemperaturen bis zu +45°C gekühlt.



Maximale Steifigkeit der Baustruktur und leicher Zugang zur Arbeiststelle
Fundamente (kundenseitig) aus Mauerwerk oder (optional) aus Stahl, die fest am Boden verankert sind, gewähren maximale Steifigkeit. Der fest am Boden verankerte Arbeitstisch ist nicht mit den Fundamenten verbunden. Der Bediener kann also von allen Seiten, ohne Stufen, die Arbeitsstelle betreten. Der 500mm hohe Arbeitstisch erlaubt, zusammen mit den 230mm hohen Saugtaschen, eine einfache Manipulation der Werkstücke.

Breton Teleservice
Dafür ist eine Internet-Verbindung erforderlich, um notfalls technisch unterstützt werden zu können.

Software für Simulation der Arbeitsgänge

Mit dieser Software kann die gesamte Contourfive NC  während eines Arbeitgangs simuliert werden. Die verschiedenen Maschinenteile werden angezeigt: Maschinenstruktur, Achsen, Spindel, Werkzeugmagazin, Werkzeuge. Das Programm importiert die vom CAM-Programm (Kodex ISO) hergestellte Datei für das zu bearbeitende Werkstück und simuliert dann den gesamten Arbeitsgang, wodurch eventuelle Kolisionsgefahren vermieden werden können..
Die Software wird in einen Computer des Käufers installiert.


Eine große Auswahl an Software steht auf Anfrage zur Verfügung
Breton bietet eine große Auswahl an Software für die CAD/CAM-Programmierung der Konturen-, Fräs- und Drehzentren mit mehreren angesteuerten und interpolierenden Achsen an, die gemäß den spezifischen Kundenwünschen “maßgeschneidert” werden.
Der Einsatz dieser Breton-Software ermöglicht, die beste technologische Leistung aus den Maschinen herauszuholen und eine enorme Anzahl von Bearbeitungen für die Ausstattung, die Bauwesen- und Grabmalindustrie durchzuführen.
Die Software-Systeme sind im Windows-Betriebssystem, sind intuitiv, bedienerfreundlich und haben parametrische Makros, dank denen es möglich ist, ausgehend von parametrischen Standard-Modellen auf einfache Weise Zeichnungen herzustellen. Gern stehen Breton-Fachtechniker für eine Vorführung der verschiedenen Softwareoptionen zur Verfügung.

Zubehör
• Drehbank für die Herstellung von Säulen und Rund-Elementen (Bearbeitungs-Ø : 960/1.600x3.200mm (auf Anfrage).


• Werkzeugvermessung durch Laser (auf Anfrage).
Es handelt sich dabei um ein Lasersystem zur zentesimalen Vermessung des Werkzeugprofils samt entsprechender Software, die automatisch jene Werkzeuge in die richtige Reihenfolge stellt, die dann das Polieren der Werkstückkanten durchführen werden. Diese Software ermöglicht ebenfalls, Abnutzung und Leistung jedes Werkzeugs zu kontrollieren.

• Vakuumsauger mit mechanischer Festspannung H=230mm (Option).

• Magazin für Sägeblatt mit max. Durchmesser 500 mm, am Fundament montiert  (auf Anfrage).

• 3D-Vermessung des Werkstücks
Es handelt sich um 3D-Optiksystem mit Präzisionslaserscanner, der ohne Oberflächenberührung Form und Abmessungen des nachzubildenden Bezugstücks erfasst. Die leistungsfähige  Software ermöglicht das Nachbilden von komplexen dreidimensionalen Flächen und entwickelt die bezügliche Geometrie, programmiert die Fräsarbeiten durch grafische Simulation, die zur Kontrolle des Endergebnisses dient (auf Anfrage).

• Laserstrahlprojektor für Werkstücke und Saugtaschen
Es handelt sich um einen „Laserstrahlprojektor“, der an einer eigens dafür vorgesehenen Stützsäule angebracht ist und dem Bediener bei der Positionierung der Saugtaschen auf dem Werktisch sehr behilflich sein kann. Damit werden die Formen der jeweils herzustellenden Werkstücke und die jeweils vorzusehenden Sauger auf den Werktisch projiziert. Der Laserprojektor wird durch das Programmsystem verwaltet (auf Anfrage).

Stahl-Doppelschulter (auf Anfrage)

• Oberflächentaster
Es handelt sich dabei um ein „Kontakt-Messgerät“ mit Funkübertragung, um die effektive Raumlage der zu bearbeitenden Ebenen zu erfassen. Mit der im Lieferumfang inbegriffenen Software folgen die Werkzeuge getreu dem Verlauf der Oberfläche. Dieser Taster ist unentbehrlich, wenn Ausfräsungen auf nicht perfekt kalibrierten Platten durchgeführt werden müssen oder wenn Kanten auf Platten mit polierter Sichtfläche nach oben bearbeitet werden müssen (Option).








Layout mit Gesamtabmessungen

Technische Eigenschaften
Hier hingegen können Sie das 5-Achs-Bearbeitungszentrum „Contourfive“ bei Ausführung verschiedener Bearbeitung sehen.
Schicken Sie gleich Ihre Angebotsanfrage an  mail@breton.it
Das war’s für heute.
Dankeschön

Sergio Prior
